Khung làm mát tối ưu

Một hệ thống làm mát áp suất âm vận hành hoàn hảo không chỉ nhờ tấm Cooling Pad hay quạt hút mạnh mẽ, mà còn phụ thuộc vào "bộ khung xương" kiên cố. Khung làm mát đóng vai trò then chốt trong việc điều phối nguồn nước đồng đều, đồng thời là lớp giáp bảo vệ toàn bộ hệ thống trước những tác động khắc nghiệt từ môi trường bên ngoài.

1. Giới thiệu khung làm mát tối ưu

Khung làm mát tối ưu là hệ thống khung bao khép kín thế hệ mới, được thiết kế chuyên dụng để cố định và cung cấp nước đồng đều cho các tấm Cooling Pad. Tại các nhà xưởng và trang trại chăn nuôi, việc ứng dụng khung làm mát tối ưu giúp kiện toàn kết cấu dàn lạnh, ngăn chặn triệt để tình trạng thất thoát nước, đồng thời điều phối luồng không khí đi qua tấm làm mát một cách hiệu quả nhất.

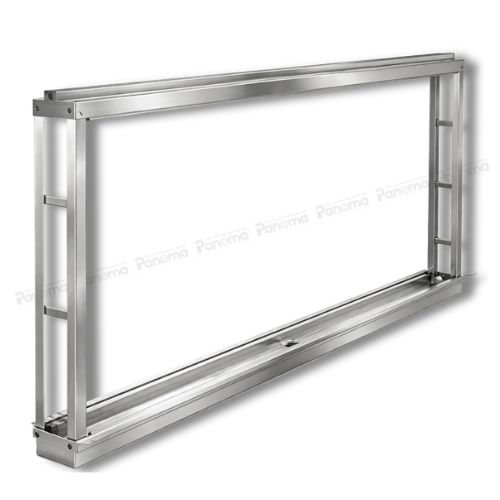

Khung làm mát tối ưu

2. Cấu tạo và nguyên lý hoạt động của khung làm mát tối ưu

Dựa trên bản vẽ kỹ thuật cải tiến, bộ khung làm mát tối ưu được cấu thành từ 3 bộ phận chính: Máng trên, máng dưới và thanh đứng 2 bên.

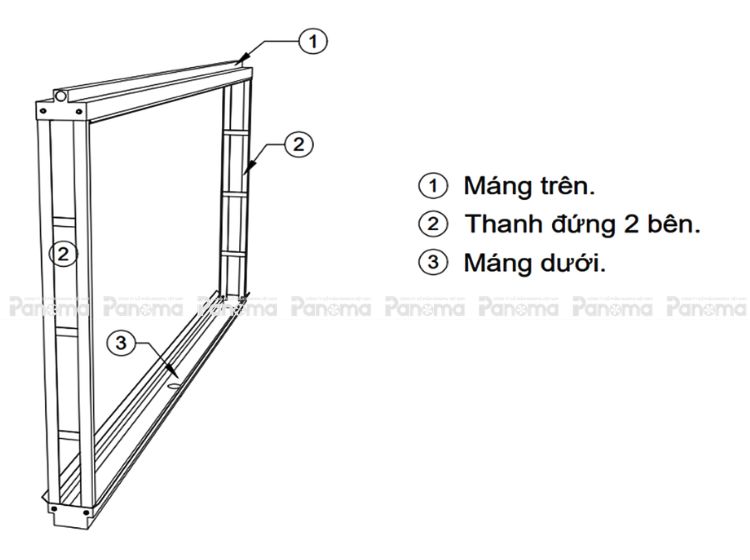

Cấu tạo khung làm mát tối ưu

Cấu tạo chi tiết:

• Máng trên: Được cấu thành từ các bộ phận như nắp sườn hai bên, nắp đậy kỹ thuật, máng té và các bộ phận định vị ống phân phối. Máng trên đóng vai trò điều tiết và phân bổ nguồn nước đồng đều đến toàn bộ các tấm làm mát trong giàn thông qua hệ thống tấm phân phối nước.
• Thanh đứng hai bên: Đóng vai trò là khung xương kết nối vững chắc giữa máng trên và máng dưới. Bộ phận này giúp định vị cấu trúc khung bao, đồng thời giữ chặt các tấm làm mát cố định bên trong hệ thống.
• Máng dưới: Có nhiệm vụ thu hồi lượng nước còn lại do không bay hơi hết, sau đó được dẫn về bể nước của hệ thống để tiếp tục một vòng tuần hoàn mới. Do máng dưới là máng chứa nước thu hồi nên kết cấu của các chi tiết lắp ghép yêu cầu phải hoàn toàn kín khít.

Nguyên lý hoạt động:

Nước được bơm lên máng trên, thông qua hệ thống lỗ phun để làm ướt đều các tấm làm mát Cooling Pad từ trên xuống dưới. Khi quạt hút công nghiệp hoạt động, không khí nóng từ bên ngoài xuyên qua các tấm làm mát đã được làm ướt, thực hiện quá trình trao đổi nhiệt để trở thành khí lạnh đi vào trang trại. Lượng nước dư không bay hơi sẽ rơi xuống máng dưới và được thu hồi hoàn toàn để tiếp tục chu trình mới.

3. Ứng dụng thực tế của khung làm mát tối ưu

Hệ thống làm mát kết hợp Khung, Tấm làm mát cùng Quạt hút công nghiệp được ứng dụng rộng rãi:

• Trong các ngành công nghiệp: Nhà xưởng sản xuất may mặc, dệt len, giầy da, bao bì, xưởng cơ khí, gara ô tô, đan lát mây tre, gốm sứ,..
• Trong lĩnh vực trồng trọt: Vườn ươm cây giống, trồng hoa, cây cảnh,..
• Trong lĩnh vực chăn nuôi: Chuồng nuôi gia súc, gia cầm,..
• Trong các ngành dịch vụ: Nhà hàng, siêu thị, quán bia, khu vui chơi giải trí,..

4. Hướng dẫn tính toán kích thước Khung làm mát (Khung dàn lạnh) phù hợp

Kích thước khung máng nước thông dụng (tấm làm mát tiêu chuẩn: không cắt tấm, không nối đỉnh):
Chiều dài của khung (L):                       L = n * w        [mm]
Chiều cao của khung (H):                     H = h + 200    [mm]
Chiều dầy của khung (D):                     D = d + 50      [mm]
Trong đó:
            n - Số tấm làm mát được lắp ghép trong khung

            w - Chiều rộng tiêu chuẩn của tấm làm mát.

            h -  Chiều cao tiêu chuẩn của tấm làm mát.

            d - Chiều dày tiêu chuẩn của tấm.

Ví dụ: Với tấm làm mát có kích thước tiêu chuẩn: h = 1800mm, w = 600mm, d = 150mm

            n = 2 → kích thước khung giàn lạnh: LxHxD = 1200 x 2000 x 200 mm

            n = 3 → kích thước khung giàn lạnh: LxHxD = 1800 x 2000 x 200 mm

            n = 4 → kích thước khung giàn lạnh: LxHxD = 2400 x 2000 x 200 mm

            n = 5 → kích thước khung giàn lạnh: LxHxD = 3000 x 2000 x 200 mm

            n = 6 → kích thước khung giàn lạnh: LxHxD = 3600 x 2000 x 200 mm
