Quạt hiệu suất cao SMC

I. Giới thiệu chung về Quạt thông gió hiệu suất cao SMC

Quạt thông gió hiệu suất cao SMC thuộc dòng quạt thông gió chất lượng cao. Lưu lượng của quạt đạt tới 58.000 m³/h, cao hơn 25% các dòng quạt công nghiệp khác có cùng kích thước. Để đạt được hiệu suất cao, Quạt thông gió cánh SMC không chỉ có ưu thế về vật liệu chế tạo cánh mà còn đạt được nhiều cải tiến về thiết kế, cấu tạo của các bộ phận quan trọng.

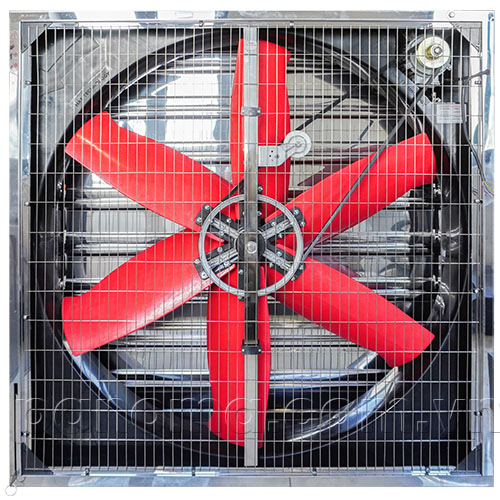

Quạt công nghiệp hiệu suất SMC

II. Các bộ phận chính Quạt công nghiệp cánh SMC

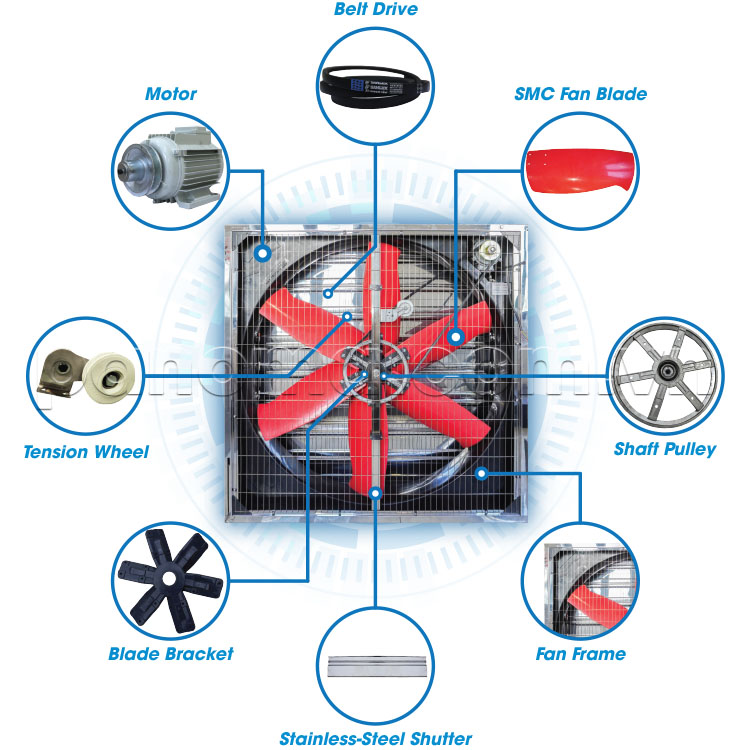

Hình ảnh tổng quan các bộ phận của Quạt thông gió hiệu suất cao SMC

Dưới đây, chúng tôi sẽ mô tả cụ thể các bộ phận của Quạt thông gió hiệu suất cao SMC

1. Cánh quạt:

Hiện nay, trên thị trường đa phần cánh quạt được chế tạo từ: Thép mạ kẽm, inox 430, nhựa tổng hợp. Quạt hiệu suất cao thương hiệu TTC là dòng quạt tiên phong trên thị trường sử dụng cánh quạt SMC. Đây là vật liệu đã được nghiên cứu để thay thế lý tưởng cho đồng, kẽm đúc, thép, nhôm và các vật liệu kim loại khác.

Quạt thông gió hiệu suất cao với cánh SMC chứa sợi carbon, sợi thủy tinh, có khả năng chống ăn mòn trong điều kiện khắc nghiệt tốt hơn inox và thép mạ kẽm. Cánh quạt làm từ SMC có sức chịu mỏi, độ bền cơ học cao, chịu ma sát tốt. SMC có độ cách điện tốt, chịu được nhiệt độ liên tục từ  -40^oC tới 110^oC. Hiện nay, cánh quạt SMC của dòng Quạt hiệu suất cao thương hiệu TTC được bảo hành tới 10 năm.

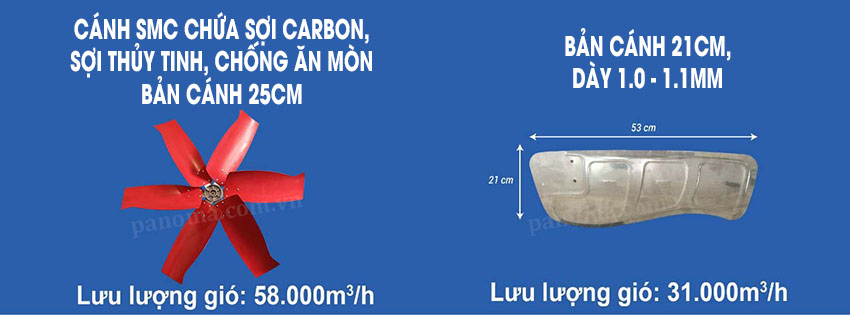

Cánh Quạt hiệu suất cao SMC

Bản cánh quạt SMC rộng 25cm, lớn hơn 20% so với bản cánh quạt thông thường trên thị trường (21cm). Thiết kế này giúp quạt tạo được lưu lượng gió lớn. Đồng thời, cải tiến này có vai trò quan trọng trong cải tiến hạn chế tiếng ồn khi quạt hoạt động. Cụ thể, kết quả đo lường thực tế cho thấy: Quạt hiệu suất cao cánh SMC hạn chế tiếng ồn tới 30% so với các loại quạt cánh inox cùng kích thước đang được sử dụng phổ biến.

2. Động cơ với vòng tua lớn

Quạt thông gió cánh SMC với motor sản xuất theo công nghệ Nhật Bản, được kiểm soát nghiêm ngặt về chất lượng quy trình, dây chuyền và thành phẩm; Dây quấn đảm bảo 100% dây đồng chất lượng cao; Số lượng vòng dây quấn lớn, đảm bảo vòng tua đạt 1400rpm. Động cơ bền khi vận hành trong thời gian dài, liên tục. Hiện nay động cơ được bảo hành tới 18 tháng (gấp 1,5 lần thời gian bảo hành của đa phần các loại quạt thương hiệu khác trên thị trường)

Động cơ quạt thông gió hiệu suất cao cánh SMC

3. Bộ bảo vệ

Cửa chớp và lưới bảo vệ được làm bằng 100% inox. Thiết kế này giúp khả năng chống chịu ăn mòn của quạt tốt hơn trong điều kiện thời tiết khắc nghiệt.

Cửa chớp bảo vệ quạt công nghiệp SMC

4. Dây đai truyền động:

Dây cu-roa Sanlux độ bền cao trong cường độ hoạt động liên tục.

Dây cu-roa quạt công nghiệp SMC

5. Khung quạt:

Khung quạt hiệu suất cao SMC với độ khớp nối hoàn thiện tốt. Hiện nay, có 2 loại vật liệu chính (tùy theo yêu cầu đặt hàng của quý khách):

• Khung quạt, chớp quạt loại 1: 100% inox. Khung quạt dày 1.2 mm, được làm từ 100% chất liệu inox có khả năng chống gỉ sét tốt, đảm bảo tuổi thọ lâu dài, độ bền cao trong điều kiện khắc nghiệt (các nhà xưởng có môi trường sản xuất chứa nhiều hợp chất gây ăn mòn kim loại trong không khí; Các nhà xưởng xây dựng gần biển; Các trang trại chăn nuôi,...)
• Khung quạt, chớp quạt loại 2: Thép mạ kẽm. Lớp mạ kẽm đạt 180g/m² (Z180) giúp khung quạt chắc chắn, bền bỉ.

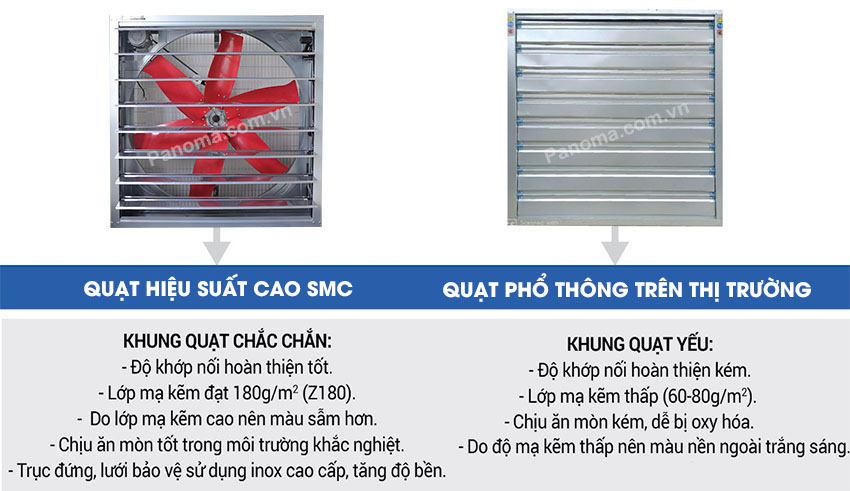

Khung quạt công nghiệp cánh SMC

Ghi chú: Nhiều loại quạt trên thị trường cũng được sản xuất với khung làm từ thép mạ kẽm nhưng độ mạ thấp. Bạn có thể so sánh dễ dàng bằng mắt thường nhờ vào màu sắc của chất liệu khung quạt (Lớp mạ kẽm cao sẽ có màu sẫm hơn so với chất liệu có độ mạ thấp)

6. Puly quạt liền khối

Quạt thông gió cánh SMC không sử dụng vòng bi puli cánh loại 2 mảnh mà được thiết kế với vòng bi puli cánh loại kép liền khối. Ưu điểm của vòng bi quạt thông gió hiệu suất cao cánh SMC:

• Vòng bi kép liền khối với kết cấu chắc chắn, khó bị nứt, vỡ khớp nối như vòng bi 2 mảnh.
• Puli kép với con lăn hình trụ, giúp tăng khả năng chịu lực, đảm bảo hoạt động ổn định, tuổi thọ cao

Puly quạt công nghiệp cánh SMC

7. Bánh tì hợp kim nhôm siêu bền

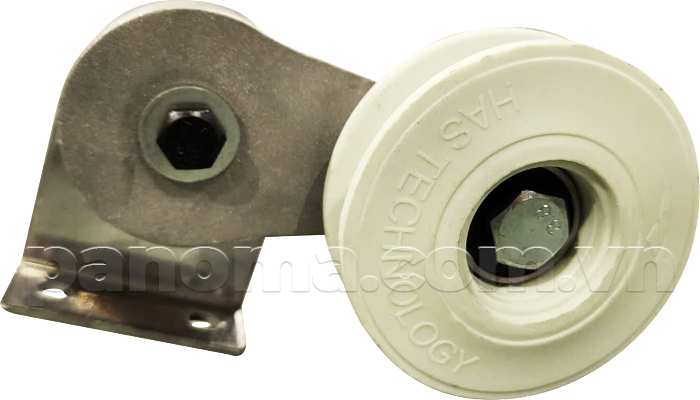

Bánh tì

Bánh tì của đa phần các loại quạt  hiện nay được chế tạo từ cao su hoặc nhựa tổng hợp. Quạt thông gió cánh SMC với bánh tì được làm từ hợp kim nhôm siêu bền. Thiết kế này giúp duy trì vòng tua ổn định, độ bền sử dụng cao. Hơn nữa, cải tiến này loại bỏ gần như tuyệt đối thao tác tăng curoa thủ công đang tồn tại hầu hết trên các mẫu quạt trên thị trường.

III. Ứng dụng:

Quạt công nghiệp cánh SMC được ứng dụng rộng rãi trong các Hệ thống thông gió, làm mát trong công nghiệp và nông nghiệp.

• Xưởng sản xuất chế tạo: Dệt, máy móc , luyện kim, thuỷ tinh, công nghiệp hoá chất, da, gốm...
• Xưởng gia công: May, nhuộm, giày, nhựa, mạ điện, điện tử, in, đóng gói thực phẩm...
• Ngành trồng trọt, chăn nuôi: nhà trồng hoa, cây, nuôi gia cầm, gia súc,...
• Nơi công cộng: Bệnh viện, bến xe, sân vận động, nhà triển lãm, bếp, nhà hàng, trung tâm giải trí, siêu thị ngầm, kho hàng, phòng giặt...

Quạt công nghiệp cánh SMC được ứng dụng trong nhiều nghành sản xuất khác nhau
